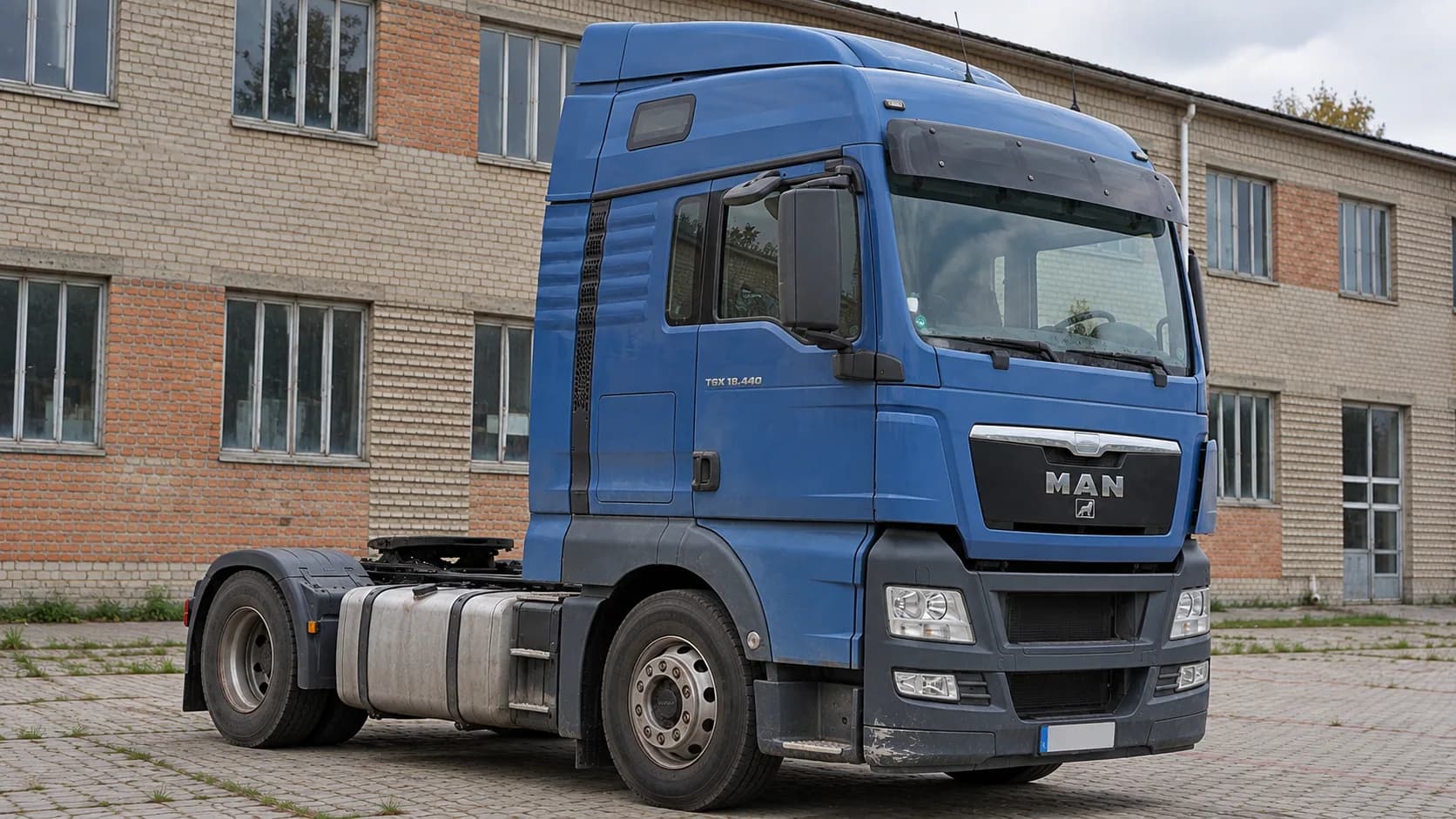

Забитий сажевий фільтр на магістральному тягачі — це завжди прямі фінансові збитки через зірвані терміни рейсів та перевитрату дизельного пального. Коли тягач MAN 18.440 раптово втрачає тягу на підйомі, а панель приладів сигналізує про критичне засмічення вихлопного тракту, стандартні спроби «пропалити по трасі» зазвичай уже не дають результату. Нижче ми розберемо інженерні причини несправності системи нейтралізації Euro 5 та Euro 6, реальні ризики для турбокомпресора та практичні методи відновлення працездатності тягача.
Як проявляється забитий DPF на тягачі MAN 18.440
Початкова стадія деградації пропускної здатності вихлопного модуля починається непомітно для водія. Проте коли накопичена маса твердих часток перевищує допустимий ліміт, бортовий компʼютер MAN Highline активує жовтий символ фільтра сажі, який з часом змінюється червоним попередженням із вимогою термінової зупинки.
Електронний блок керування двигуном Bosch EDC17 фіксує аварійний стан і вмикає режим захисту силового агрегата. Для шестициліндрових двигунів серій D2066 та D2676 це означає примусове «урізання» крутного моменту на 40–60%. Вантажівка перестає прискорюватися під навантаженням, а на затяжних підйомах швидкість падає до мінімальних значень, перетворюючи рух 40-тонного автопоїзда на аварійно небезпечний процес.
Діагностичний протокол вантажівки реєструє конкретні помилки, серед яких типовими є:
- MAN 03978 (SPN 3978) — критичне перевищення рівня накопичення сажі в керамічному моноліті DPF;
- MAN 03982 (SPN 3982) — недопустимий перепад тиску на фільтрі сажі за даними диференційного сенсора;
- MAN 04344 (SPN 4344) — некоректне функціонування системи допалювання та термічної регенерації;
- помилки контуру датчика перепаду тиску (Delta-P) через обрив сигнальної лінії або засмічення імпульсних трубок.
Найнебезпечніший наслідок цієї несправності — лавиноподібне зростання протитиску у вихлопній системі безпосередньо за турбіною. Відпрацьовані гази не можуть вільно виходити через закоксовані мікропори кераміки. У результаті термонавантаження на випускний колектор різко зростає, спричиняючи температурну деформацію вала турбокомпресора, перегрів і закоксування підшипників ковзання в картриджі та викришування робочих кромок крильчатки гарячого колеса.
Чому автоматична регенерація MAN 18.440 перестає спрацьовувати
Штатний алгоритм самоочищення фільтра базується на контрольованому підвищенні температури вихлопних газів для окиснення накопиченого вуглецю. Проте для запуску пасивного чи активного очищення каталізатор дизельного окиснення (DOC) повинен розігрітися щонайменше до 250–300 °C. Під час частих маневрових робіт, тривалого простою з увімкненим двигуном, руху містом чи на коротких логістичних плечах вихлопний тракт просто не досягає робочого температурного вікна. ЕБУ намагається ініціювати додаткове впорскування пального для розігріву, проте воно не догорає, що лише посилює полімеризацію сажового осаду.
Другий фактор — дефекти паливної апаратури високого тиску Common Rail. Якщо інжектори мають підвищений злив у зворотну магістраль або через знос розпилювачів порушується форма факела розпилу, сумішоутворення змінюється. Незгоріле пальне перетворюється на липку сажу, яка за лічені рейси блокує стільники. Якщо виникає характерна для тягача MAN 18.440 DPF помилка, першопричиною нерідко виявляється саме перелив пального на одній чи кількох форсунках.
Не менш поширені супутні несправності обвʼязки:
- обрив або термодеструкція платинових датчиків температури відпрацьованих газів (до і після DOC/DPF);
- відламування, корозія або закоксування металевих трубок відбору тиску, що йдуть до сенсора диференційного тиску;
- заклинювання тарілки клапана рециркуляції відпрацьованих газів (EGR) у напіввідкритому положенні.
Ключовим фактором довготривалого старіння елемента є так званий зольний залишок (Ash load). На відміну від вуглецевої сажі, яку можна спалити до вуглекислого газу за температури 600 °C, сульфатна зола — це мінеральний продукт згоряння моторної оливи та металовмісних присадок. Цю золу неможливо знищити жодним програмним пропалюванням. Коли обʼєм каналів заповнюється мінеральними шлаками, забитий сажевий фільтр остаточно втрачає здатність до штатної регенерації.
Етап 1: Компʼютерна діагностика та вимірювання тиску
Будь-який технічно обґрунтований ремонт сажевого фільтра MAN Львів вимагає поглибленої ревізії параметрів через фірмовий інтерфейс MAN-cats або мультимарочні діагностичні комплекси дилерського рівня. Первинна компʼютерна діагностика комерційної техніки коштує від 1 500 грн (тривалість — від 1 до 2 годин) та дозволяє оцінити два критичні параметри: масу розрахункової сажі (Soot mass) і накопичену масу неспалюваної золи (Ash mass) у грамах.
Наступний крок — аналіз фактичного перепаду тиску за допомогою сенсора Delta-P. На холостих обертах прогрітого дизеля D2066/D2676 диференційний тиск справного глушника не повинен перевищувати поріг 10–15 мбар. Якщо на холостому ходу сканер показує понад 30 мбар, а під максимальним навантаженням на гальмівному стенді чи під час розгону значення сягає понад 80–100 мбар, модуль вважається критично заблокованим.
Паралельно діагност перевіряє показання витратоміра повітря (HFM) та розрахунковий баланс роботи контуру EGR. Якщо витрата повітря на впуску не відповідає заданим картам ЕБУ, це вказує на витік наддуву через патрубки інтеркулера або закоксування клапана рециркуляції. Виправляти наслідки на вихлопі без усунення причин у системі наддуву та сумішоутворення — марна трата коштів.
Варіанти вирішення проблеми: регенерація, мийка чи видалення
Коли діагностика зафіксувала непрохідність стільників, інженер обирає один із технологічних шляхів. Спроба розвʼязати питання наосліп часто призводить або до руйнування дорогого вузла, або до серйозних юридичних обмежень під час виконання міжнародних перевезень.
Спроба запустити стаціонарне пропалювання на фільтрі, забитому сажею понад допустиму критичну межу, нерідко закінчується неконтрольованим локальним горінням усередині банки та оплавленням дорогоцінного шару карбіду кремнію.
Сервісна регенерація на місці
Це програмна процедура запуску термічного очищення через діагностичний сканер без демонтажу вихлопного модуля. Під час виконання двигун виводиться на підвищені оберти (1 400–1 600 об/хв), а пізній упорскувач штучно підігріває каталізатор до температур піролізу. Примусова регенерація фільтра вантажівки у нашому автосервісі коштує від 3 000 грн і займає від 1 до 2 годин.
Вона безпечна лише тоді, коли розрахункова маса сажі не перевищує 45–50 г, а протитиск перебуває в зоні жовтого сектора. Якщо ж стільники забиті сильніше, екстремальна температура понад 750 °C розколює кераміку або намертво спікає металеву золу всередині комірок.
Гідродинамічна мийка картриджа на стенді
Найбільш раціональне вирішення проблеми сажевого MAN TGS TGX за умови збереження заводської екології. Банка глушника розбирається або демонтується фільтрувальний картридж, який фіксується у спеціалізованій установці закритого типу.
Далі виконується професійна мийка DPF на вантажівках, вартість якої становить від 7 000 грн, а тривалість циклу сушіння та очищення складає від 1 до 2 робочих днів. Водо-повітряна пульсація під змінним тиском зі спеціальними лужними розчинами повністю розчиняє звʼязки та вимиває до 98% сульфатної золи, зберігаючи каталітичне напилення непошкодженим. Після мийки деталь обовʼязково сушиться потоком гарячого повітря й тестується на гідравлічний опір.
Фізичне видалення та перепрошивка ЕБУ
Цей кардинальний варіант полягає у механічному вирізанні керамічного блоку з корпуса та виправленні мікропрограми блока керування EDC17 (відключення розрахункових карт накопичення сажі, температурних зондів і циклів регенерації). Відключення сажевого фільтра (DPF/FAP) на вантажівках у нашій майстерні виконується за ціною від 8 000 грн за часовий проміжок від 4 до 8 годин.
Зважуючи плюси і мінуси видалення сажового, слід чітко розмежовувати логістику автомобіля. Якщо техніка працює виключно на локальних карʼєрах чи внутрішніх маршрутах України, цей крок назавжди позбавляє ризику зупинки через датчики. Проте для парків, що здійснюють комерційні рейси до країн Євросоюзу, фізичне втручання неприпустиме: контроль інспекцій BALM (колишня BAG) у Німеччині чи ITD у Польщі швидко виявляє відсутність елемента портативними газоаналізаторами або за оптичною щільністю вихлопу, що тягне за собою штрафи у тисячі євро та заборону руху до відновлення екології на місці.
| Метод вирішення | Орієнтовна вартість | Ефективність проти золи (Ash) | Допуск авто до рейсів у ЄС | Очікуваний ресурс |
|---|---|---|---|---|
| Примусове пропалювання | від 3 000 грн | 0% (зола не видаляється) | Зберігається повністю | 10 000–30 000 км |
| Гідродинамічна чистка на стенді | від 7 000 грн | 95–98% видалення | Зберігається повністю | 150 000–250 000 км |
| Заміна на новий вузол | від 120 000 грн | 100% (нова деталь) | Зберігається повністю | 300 000–450 000 км |
| Програмне відключення і видалення | від 8 000 грн | Неактуально (елемент видалено) | Категорично заборонено (штрафи) | Необмежений (вузол відсутній) |
Профілактика та ресурсозбереження DPF на двигунах MAN D20/D26
Щоб чистка сажового фільтра МАН 18 440 не перетворювалася на регулярну статтю незапланованих витрат, необхідно дотримуватися суворих заводських регламентів обслуговування. Основа тривалого життя фільтра — використання виключно маловʼязких моторних олив класу Low SAPS із фірмовим допуском MAN M3677. Оливи із застарілими допусками (наприклад, M3275 чи M3277) містять велику кількість фосфору, сірки та сульфатної золи, які осідають у кераміці без можливості вигоряння.
Другий вузол пильної уваги — система відокремлення газів картера (сапун). Мембрана оливовіддільника на двигунах D20 і D26 з часом втрачає еластичність або розривається, після чого дрібнодисперсні краплі мастила через вентиляцію надходять на впуск компресора. Змішуючись із повітрям турбонаддуву, олива згоряє в циліндрах, утворюючи ту саму тугоплавку золу, яка прискорює забивання каналів фільтра вдвічі швидше від розрахункового терміну.
Також слід регулярно перевіряти герметичність монтажних хомутів на модулі глушника. Будь-який підсос холодного атмосферного повітря перед сотами сажового фільтра призводить до спотворення показань температурних датчиків, через що ЕБУ блокує штатну регенерацію, вважаючи, що вихлоп недостатньо прогрітий.
Висновок
Занедбаний і забитий сажевий фільтр MAN 18.440 — це системна проблема, яка тягне за собою ризики прогару випускних клапанів, перегріву турбіни та серйозних витрат пального. Вибір способу ремонту має ґрунтуватися на стані керамічного тіла та напрямках перевезень вашого тягача: для міжнародних рейсів альтернативи якісній стендовій мийці не існує, тоді як локальна техніка у разі пошкодження стільників може бути коректно переведена на альтернативний регламент експлуатації.
Команда спеціалістів TurboTuning у місті Львів проводить глибоку компʼютерну діагностику систем доочищення відпрацьованих газів, оцінює реальний стан вихлопу та пропонує найбільш раціональне технічне рішення без потреби купувати новий глушник у зборі. Завітайте до нас на діагностику, щоб перевірити реальний рівень золи та повернути повну заводську тягу вашому тягачу.
