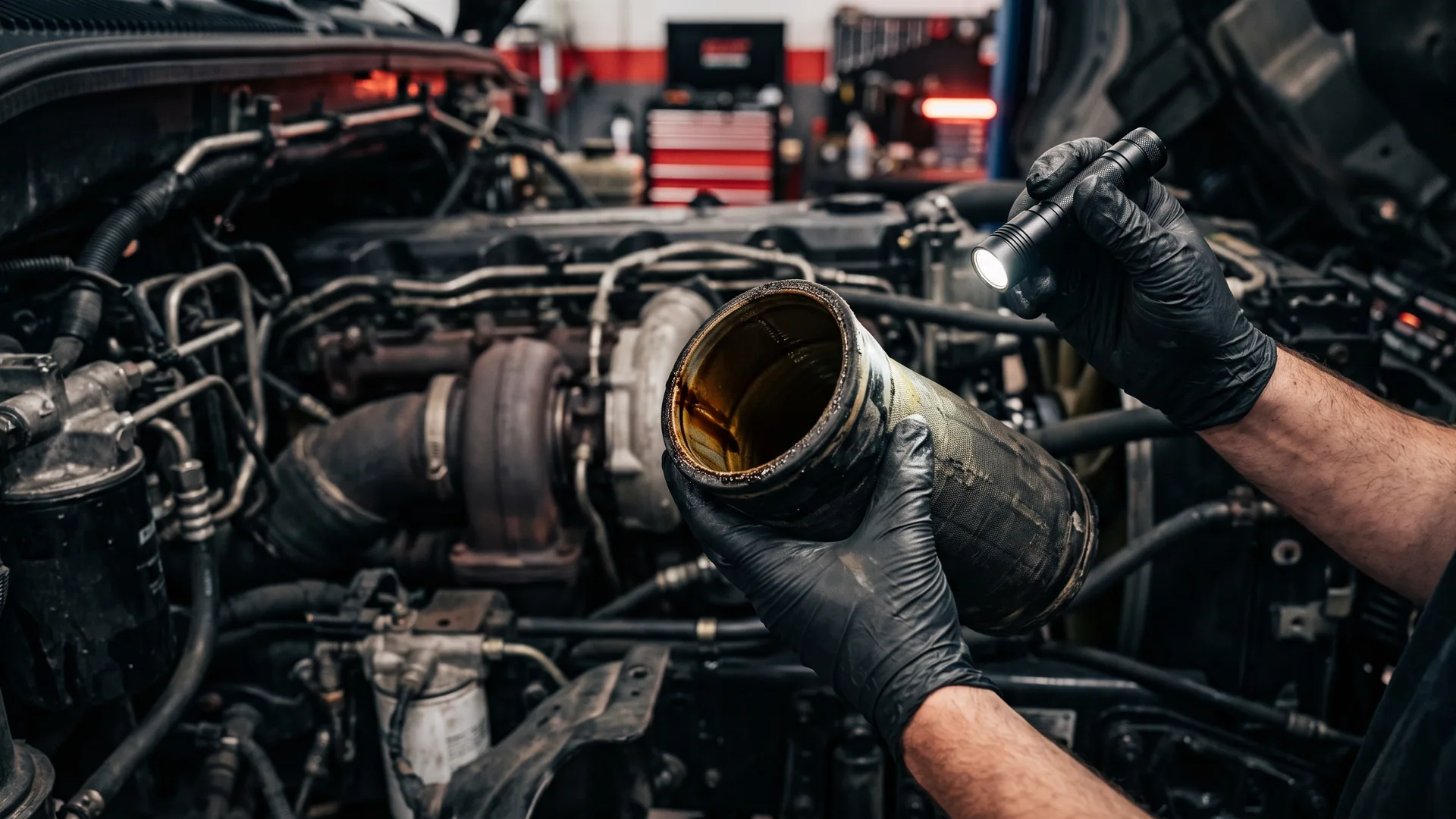

Виявлене масло в інтеркулері MAN TGX часто викликає паніку у водіїв і власників автопарків, адже цей симптом асоціюється з фатальним руйнуванням турбокомпресора. Проте присутність мастильної плівки у впускному тракті сучасних моторів D2066 та D2676 — звичний супутник їхньої конструкції, якщо її обʼєм не перевищує заводських допусків. Важливо вчасно відрізнити природну конденсацію від моменту, коли система вентиляції картера чи підшипниковий вузол починають заливати радіатор охолодження наддувного повітря, створюючи передумови для аварійної зупинки.
Звідки береться олива у впускному тракті MAN TGX
У дизельних двигунах серій D20 та D26 масло у впускному колекторі тягача зʼявляється двома основними шляхами: через замкнуту систему вентиляції картерних газів (CCV) та безпосередньо через підшипниковий вузол турбокомпресора. Картерні гази, що прориваються повз поршневі кільця, насичені дрібнодисперсним оливним туманом. Перш ніж потрапити назад у впуск перед турбіною для повторного спалювання, цей потік проходить крізь штатний масловіддільник циклонного або лабіринтного типу. Жоден серійний сепаратор не забезпечує стовідсоткової фільтрації, тому частина мастильних часток неминуче осідає на лопатках компресорного колеса та рухається далі трактом.
Друге джерело — сам картридж турбокомпресора. Багато хто помилково вважає, що вал турбіни ущільнений гумовими сальниками. Насправді там встановлені чавунні розрізні кільця динамічного типу, подібні до компресійних кілець циліндра. Ущільнення працює виключно завдяки газодинамічному підпору: високий тиск стисненого повітря в равлику компресора та тиск відпрацьованих газів у гарячій частині врівноважують тиск оливи всередині картриджа, не дозволяючи їй витікати назовні.
Коли баланс тисків зміщується, герметичність порушується:
- Тривала робота на холостому ході: під час кількагодинних стоянок із запущеним мотором турбіна обертається повільно, тиск наддуву мінімальний, а за дросельною зоною виникає розрідження, яке буквально витягує мастило через кільця в компресорний равлик.
- Забруднення повітряного фільтра: створює значний вакуум на вході в турбіну, провокуючи підсмоктування з підшипникового вузла.
- Підвищений тиск у картері: гази через зливну магістраль блокують природне стікання оливи з турбіни під дією гравітації.
Тонка плівка чи калюжа: оцінка допустимого та критичного обʼєму
Наявність тонкої масляної плівки на внутрішніх стінках алюмінієвих пайпінгів та теплообмінника інтеркулера — це конструктивна норма для вантажівки класу Євро-5 або Євро-6. За міжсервісний інтервал тривалістю 60 000–80 000 км у нижній банці радіатора накопичується від 50 до 100 мл рідкої оливи упереміш із конденсатом. Цей обʼєм безпечний, оскільки мастило перебуває на дні й повільно виноситься ламінарним потоком повітря в циліндри без ризику займання.
Ситуація стає загрозливою, коли під час демонтажу нижнього патрубка з інтеркулера виливається від 250–500 мл рідкої мастильної фракції. Якщо інтеркулер вантажівки в маслі до такого ступеня, що нижні ряди сот забиті рідкою емульсією, експлуатацію тягача продовжувати не можна. Коли витрата оливи вантажівка перевищує показник 1–1,5 л на 10 000 км за відсутності видимих підтікань по піддону чи колінчастому валу, головним підозрюваним є впускний тракт.
| Критерій | Нормальний оливний туман | Несправність масловіддільника ВКГ | Критичний знос турбокомпресора |
|---|---|---|---|
| Обʼєм оливи в інтеркулері | До 50–100 мл на 60 000–80 000 км | 150–300 мл на ТО, вʼязка емульсія | Понад 500 мл, чисте рідке мастило |
| Характер диму з вихлопу | Прозорий, без сторонніх відтінків | Сизий дим під час прогазовок | Густий синій або чорно-сизий дим постійно |
| Витрата по щупу | Менше 0,3 л на 10 000 км | 0,5–1,0 л на 10 000 км | Понад 1,5–2,0 л на 10 000 км |
| Стан вала турбіни | Люфти в межах 0,10–0,12 мм | Люфти заводські, сухо на колесі | Радіальний понад 0,2 мм, є осьовий люфт |
| Рівень загрози мотору | Відсутній | Середній (закоксування EGR, клапанів) | Критичний (загроза розносу та детонації) |
Якщо спостерігається комбінація зростання витрати по щупу та накопичення сотень мілілітрів рідини, підшипники або сепаратор вичерпали свій ресурс.
Фізика катастрофи: як мастило з інтеркулера провокує рознос і гідроудар
Головна небезпека рідкого мастила в радіаторі інтеркулера криється у зміні режимів руху тягача. Під час багатокілометрового руху автомагістраллю з помірним навантаженням швидкість повітряного потоку у впуску відносно стабільна. Мастило, що повільно просочується, не потрапляє в циліндри великими дозами, а мирно стікає в нижню камеру охолоджувача, де поступово накопичується у значних обʼємах.
Справжня небезпека виникає тоді, коли завантажений сорокатонний автопоїзд виходить на затяжний підйом. Водій натискає педаль акселератора, турбіна виходить на піковий тиск наддуву (до 2,5–2,8 бара абсолютного тиску на моторах D2676), і швидкість потоку повітря у впускному контурі різко зростає. Високошвидкісний повітряний потік зриває накопичену масляну ванну з дна радіатора і цілісною емульсійною хвилею вкидає її через колектор безпосередньо у камери згоряння.
У цей момент мотор переходить на неконтрольоване живлення моторною оливою:
- Займання від стиснення: моторна олива має нижчу температуру самозаймання, ніж розпилений дизель під високим тиском.
- Втрата контролю над обертами: електронний блок керування (ЕБУ) повністю перекриває подачу палива через форсунки Common Rail, але двигун продовжує нарощувати оберти, оскільки мастило подається безпосередньо з повітрям.
- Некерований процес: вимикання ключа запалювання чи деактивація кнопки «Start/Stop» не припиняють горіння, виникає неконтрольований рознос дизельного дизельного двигуна вантажівки, під час якого мотор розкручується до 3 500–4 500 об/хв за норми відсічки до 2 200 об/хв.
Якщо олива надходить у циліндр не дрібним туманом, а суцільною порцією, трапляється гідроудар двигуна MAN TGX: рідина не стискається, поршень зупиняється в районі верхньої мертвої точки, що призводить до обриву шатунів, руйнування гільз і розколу блоку циліндрів.
Покрокова діагностика вузлів: що насправді несправне
Щоб не міняти справні вузли навмання, потрібна послідовна ревізія компонентів впускної та мастильної систем. Спершу знадобиться професійна компʼютерна діагностика вантажівок, яка дозволяє зчитати параметри фактичного тиску наддуву, ступінь засмічення фільтра сажі та тиск картерних газів за наявності відповідного датчика. Після електронної діагностики переходять до механічного контролю.
Першим етапом перевіряють стан турбокомпресора. Для цього демонтують впускний патрубок із холодного боку і вручну оцінюють стан вала. Радіальний люфт має бути присутнім обовʼязково, адже це плаваючий підшипник ковзання, де зазор обирається масляним клином, але його величина не повинна перевищувати 0,12–0,15 мм (лопатки крильчатки в жодному разі не повинні торкатися стінок холодного равлика). Осьовий люфт вала вздовж осі обертання має бути нульовим: якщо пальцями відчувається поздовжній рух вала навіть на 0,05 мм, наполегливий підшипник зруйнований, і компресорне колесо почне гнати мастило прямо в інтеркулер.
Другий вузол — система вентиляції картера (ВКГ). На моторах D20 та D26 необхідно оглянути корпус масловіддільника. З часом гумова мембрана редукційного клапана дубіє від постійного термічного навантаження, тріскається або втрачає еластичність, залипаючи у відкритому положенні. Якщо мембрана порвана, картерні гази разом із великими краплями оливи безперешкодно всмоктуються у впуск. Також перевіряють привід циклонного сепаратора або центрифуги (залежно від модифікації мотора), оскільки забиті дренажні канали повернення оливи в піддон направляють увесь обʼєм мастила у впускні патрубки.
Третій крок — перевірка гідравлічного опору на впуску та випуску. Якщо повітряний фільтр забитий пилом, опір зростає, створюючи вакуум перед турбіною понад 40–50 мбар, що призводить до висмоктування мастила з картриджа. Аналогічна проблема виникає зі зливною трубкою турбіни. Якщо гофрована чи металева трубка зливу закоксована зсередини шламом, діаметр її каналу звужується. Оливі нікуди стікати, виникає протитиск, і мастило під робочим тиском 4–6 бар продавлює розрізні кільця турбіни у впуск.
Промивання впуску та регламент робіт після виявлення проблеми
Виявлення факту, що кидає масло турбіна MAN, і подальша заміна або відновлення агрегату вирішують проблему лише наполовину. Якщо встановити новий картридж на авто, але не демонтувати інтеркулер для промивання, перший же виїзд на завантаженому автопоїзді завершиться аварією двигуна. Мастило, яке місяцями накопичувалося в сотах інтеркулера, нікуди не зникає самостійно і потрапить у циліндри з першим серйозним наддувом нового вузла.
Регламент відновлювальних робіт вимагає обовʼязкового дотримання технології:
- Повний демонтаж теплообмінника інтеркулера з рами вантажівки.
- Промивання сот спеціальними розчинниками або лужними знежирювальними складами для вимивання важких оливних фракцій (категорично заборонено використовувати легкозаймисті речовини на кшталт бензину чи ацетону, які неможливо повністю випарувати з дрібних каналів).
- Ретельне продування стисненим повітрям та сушка радіатора тепловою гарматою протягом кількох годин до абсолютного висихання внутрішнього контуру.
- Контроль стану силіконових і гумових патрубків: гаряче мастило агресивно впливає на гуму, спричиняючи її розшарування, розбухання та мікротріщини, через які згодом зникає тиск наддуву.
Своєчасне усунення витоків оливи не лише зберігає поршневу групу, а й захищає підшипниковий вузол від перегріву. Неприпустимо ігнорувати стан змащування, оскільки масляне голодування турбіни тягача швидко руйнує навіть щойно відремонтований картридж через утворення сухого тертя на шийках вала.
Висновок
Олива в радіаторі інтеркулера тягача MAN TGX вимагає від перевізника зваженого підходу: тонка масляниста плівка та пара крапель конденсату є платою за екологічні норми рециркуляції картерних газів, тоді як наявність десятків чи сотень мілілітрів рідкого мастила вказує на критичний стан ущільнень турбіни або сепаратора ВКГ. Щоб убезпечити комерційний транспорт від капітального ремонту мотора внаслідок гідроудару, механікам достатньо ввести просте правило: під час кожного планового ТО знімати нижній патрубок інтеркулера для ревізії накопиченого осаду.
Якщо на зʼєднаннях патрубків зʼявилися жирні масляні патьоки, зріс розхід по масляному щупу або зʼявився сизий дим під навантаженням, звертайтеся до фахівців TurboTuning у Львові. Ми проводимо комплексну оцінку стану техніки: компʼютерна діагностика техніки займає від 1 до 2 годин (вартість від 1 500 грн), що дозволяє точно встановити причину несправності систем наддуву та вентиляції. У разі виявлення критичного зносу вала агрегату кваліфікований ремонт турбін виконується за термін від 1 до 3 робочих днів (вартість від 2 500 грн) із відновленням заводських параметрів на балансувальних стендах.
