Ситуація, коли після капітального ремонту або заміни турбокомпресора магістральний тягач проїжджає всього 300–500 км і знову втрачає тягу з гучним скреготом під капотом, — справжній кошмар для перевізника. Розтин вузла незмінно демонструє одну й ту саму картину: заклинений або зрізаний вал, згорілі втулки та сухий нагар у корпусі підшипників. Головним винуватцем цієї катастрофи майже завжди виступає масляне голодування турбіни, яке виникає не через заводський брак запчастини, а внаслідок системних дефектів масляного контуру та грубих помилок монтажу.
Що відбувається з картриджем турбокомпресора без оливи: фізика руйнування
Робоча швидкість ротора сучасного турбокомпресора на 13-літрових дизелях стандартів Євро-5 та Євро-6 сягає 100 000–140 000 об/хв. За таких екстремальних обертів радіальні та упорні підшипники ковзання фізично не торкаються сталевого вала. Вони працюють виключно на гідродинамічному клині — найтоншій плівці моторної оливи товщиною від 5 до 12 мікронів, яка подається під тиском і буквально тримає ротор у зваженому стані.
Коли приплив мастила переривається, гідродинамічний клин миттєво руйнується. Сухе тертя тривалістю навіть 2–4 секунди під повним навантаженням двигуна генерує локальний стрибок температури понад 800 °C. Оскільки тепловідведення оливою відсутнє, відбувається моментальна термічна деструкція металу:
- Бронзові або свинцевисто-бронзові радіальні втулки розмʼякшуються, плавляться і намертво наварюються на поверхню високолегованого сталевого вала.

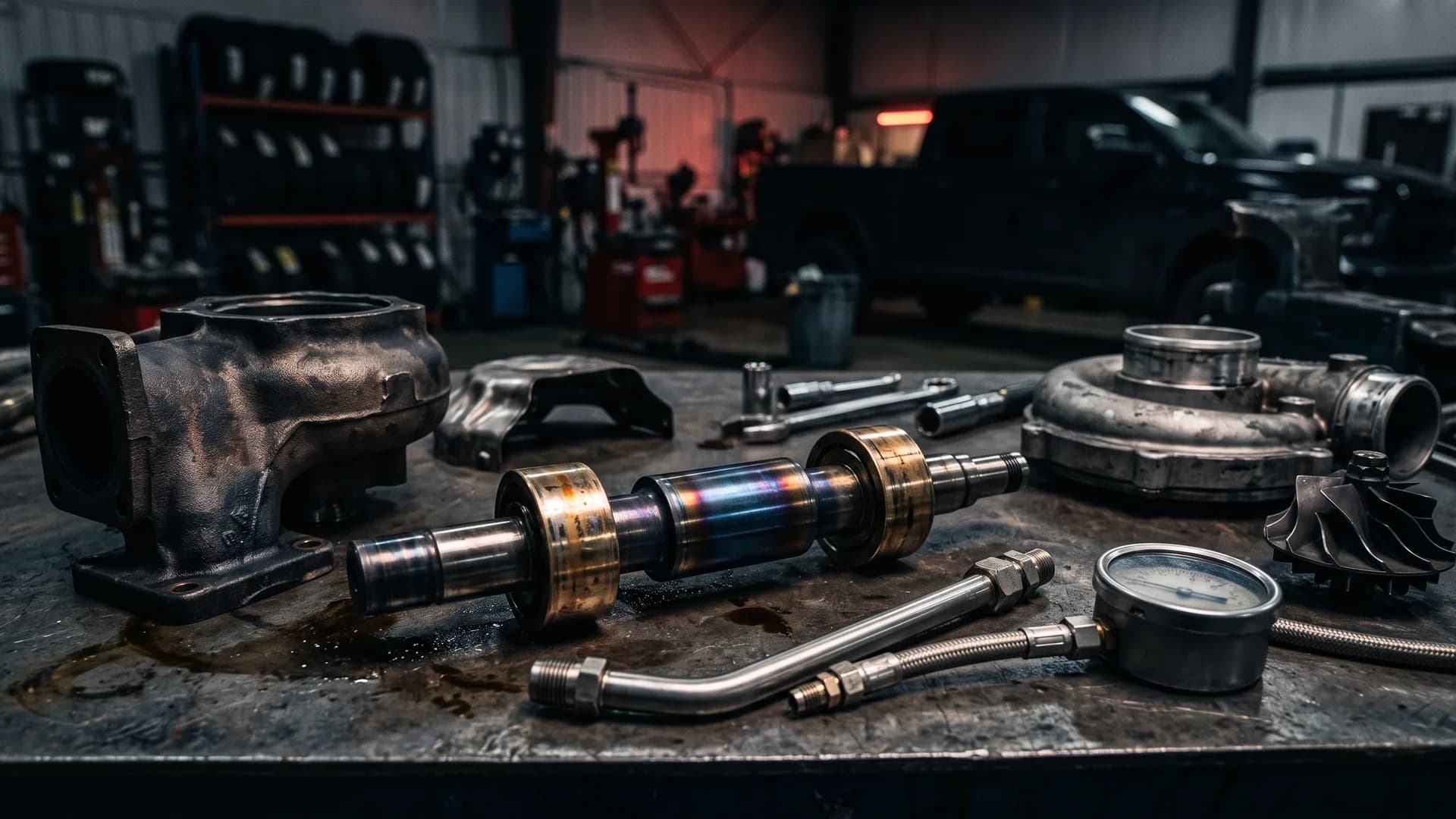

- На шийках ротора проявляються виразні синьо-фіолетові кольори мінливості, що свідчать про перегрів металу далеко за межі допустимих 350–400 °C із повною втратою заводського загартування.
- Раптове заклинювання опор призводить до колосального скручувального моменту: вал турбіни зрізає по тонкій перехідній шийці колеса компресора, після чого крильчатки розлітаються на друзки, пошкоджуючи равлик та інтеркулер.
| Стан деталі після демонтажу | Технічна першопричина | Превентивна дія механіка перед запуском |
|---|---|---|
| Синьо-фіолетові кольори мінливості на шийці вала | Критичне масляне голодування турбіни через брак тиску або сухий пуск | Шприцювання картриджа свіжою оливою та перевірка тиску механічним манометром |
| Щільний чорний нагар у внутрішніх каналах картриджа | Термічний коксоподібний підпір мастила через забиту зливну магістраль або перегрів равлика | Заміна зливної трубки, перевірка сапуна та контроль протитиску у випускній системі |
| Зріз вала по перехідній шийці крильчатки компресора | Миттєве клинення радіального підшипника на швидкості понад 100 000 об/хв | Тест на пролив магістралі подачі оливи стартером перед першим пуском |
| Катастрофічний знос та розбиття упорного підшипника | Бруд у системі змащення, масляне голодування або сильний осьовий дисбаланс тисків | Обовʼязкова заміна моторної оливи та масляних фільтрів разом із картриджем |
Будь-який металографічний аналіз вала з кольорами мінливості однозначно вказує на дефіцит змащення, що автоматично анулює заводську гарантію будь-якого виробника турбокомпресорів.
Забита або перетиснута трубка подачі оливи: прихована пастка під час ремонту
У більшості випадків передчасна поломка турбіни тягача починається з ігнорування стану трубки високого тиску. Ця магістраль проходить у безпосередній близькості від випускного колектора, де температура вихлопних газів перевищує 650 °C. За роки експлуатації залишки мастила на внутрішніх стінках трубки перетворюються на твердий камʼянистий шар коксу, який поступово скорочує внутрішній просвіт каналу з 8–10 мм до мізерних 2–3 мм.
Головна помилка багатьох автомеханіків полягає у спробі діагностувати цей вузол продувкою пістолетом зі стисненим повітрям. Повітря тиском 8 бар легко проходить навіть крізь отвір товщиною з голку, створюючи оманливе враження абсолютної чистоти каналу. Проте для гарячої моторної оливи з високою динамічною вʼязкістю цей завужений прохід стає непереборним гідравлічним опором: тиск до затору є, а витрати мастила через картридж немає.
Окрему загрозу становлять механічні деформації та сумнівна культура монтажу:
- Перетискання та заломи гофрованих чи мідних трубок трапляються під час затягування фітингів із надмірним моментом без утримання другого штуцера другим ріжковим ключем.
- Смертельним вироком для нової деталі є використання силіконового герметика під час монтажу впускного фланця: вичавлена всередину крапля полімеризується, відривається потоком оливи і намертво закупорює внутрішнє сопло подачі діаметром усього кілька міліметрів. Якщо була проведена забита трубка подачі масла турбіни герметиком або шламом, агрегат згорає ще на етапі тестового виїзду з ремзони.
Тиск оливи та стан двигуна: коли причина поломки криється нижче турбіни
Шукаючи відповідь на запитання, чому згоріла турбіна вантажівки, механіки часто забувають про стан самого дизеля. На магістральних тягачах рівня DAF XF 105/106, MAN TGX чи Volvo FH номінальний робочий тиск масла турбокомпресора безпосередньо залежить від загального гідравлічного контуру двигуна. На повністю прогрітому моторі за температури оливи 90–100 °C тиск у точці входу в картридж має становити не менше ніж 1,2–1,5 бар на холостих обертах та 3,5–5,0 бар за номінального навантаження.
Часто зустрічається ситуація, коли зношений масляний насос або завислий редукційний клапан скидають робочий тиск до 0,8–1,0 бар на холостому ходу. Бортовий компʼютер тягача при цьому ще мовчить, адже поріг спрацьовування аварійного датчика в блоці налаштований на нижчі значення. Колінчастий вал із його широкими корінними вкладишами такий тиск ще терпить, але турбокомпресор, розташований у найвищій і найвіддаленішій точці двигуна, зазнає гострого дефіциту змащення.
Додатковими факторами ризику виступають:
- Забиті мікроскопічні сітки-фільтри всередині порожнистих банджо-болтів, які завод встановлює в блоці циліндрів для захисту від великого сміття, але про які сервісмени геть забувають під час ремонту.
- Розрідження моторної оливи дизельним пальним, що виникає через протікання шайб насос-форсунок або затяжні безперервні пропалювання сажового фільтра. Олива з домішкою 10–15% солярки повністю втрачає вʼязкісно-температурні характеристики: масляна плівка просто лопається всередині підшипника турбіни під час першого ж розгону з 20-тонним напівпричепом. Щоб локалізувати паливні збої, потрібна комплексна компʼютерна діагностика техніки ще до першого запуску відновленого агрегату.
Помилки механіків під час монтажу, які вбивають новий агрегат за перший рейс
Навіть якщо тиск магістралі в нормі, некваліфікована заміна картриджа турбіни вантажівки гарантовано виведе вузол з ладу, якщо проігноровано базові правила встановлення турбокомпресорів. Перша фатальна помилка — сухий старт. Коли новий картридж прикручують сухим і запускають мотор, турбіна розкручується потоком вихлопу до 20 000–30 000 об/хв за секунду, тоді як масляний насос прокачує порожню довгу магістраль та заповнює фільтр протягом 4–8 секунд. Цього часу цілком достатньо, аби на прецизійних втулках утворилися незворотні натири та мікротріщини.
Другий поширений промах — перегазовка двигуна відразу після монтажу. Замість роботи на холостому ходу впродовж 10–15 хвилин для поступового розпорошення повітряних корків у системі, водій або слюсар тисне на педаль акселератора. Підшипники зазнають ударного навантаження в момент, коли повітряна бульбашка проходить крізь картридж, розриваючи масляний потік.
Не менш згубною є спроба заощадити на технічному обслуговуванні:
- Залишення старого мастила зі стружкою та сажею, які залишилися від попередньої аварії турбіни, швидко знищує свіжі поліровані шийки вала.
- Відсутність ревізії зливного патрубка під турбіною. Якщо зливна трубка зімʼята, забита відкладеннями коксу або має горизонтальні провисання, олива не може вільно стекти в картер самопливом. Виникає внутрішній гідропідпір, мастило закипає в розжареному корпусі, пробиває газомасляні кільця, димить у вихлопну трубу та коксує підшипниковий вузол.
Покроковий протокол перевірки перед монтажем: як захистити гарантію на картридж
Щоб масляне голодування турбіни не повторилося знову, майстерня зобовʼязана дотримуватися суворого монтажного регламенту. Порушення хоча б одного пункту зводить витрачені гроші нанівець:
- Безапеляційна заміна трубки подачі. Масляна трубка високого тиску на вантажівці вважається одноразовою деталлю під час заміни турбіни. Мити чи відпалювати пальником стару трубку суворо заборонено, оскільки відлущені пластівці шламу знищать новий картридж за лічені кілометри.
- Контроль тиску манометром. Обовʼязкове підключення зовнішнього механічного манометра безпосередньо через перехідник у точку входу турбіни для перевірки реального гідравлічного тиску на гарячому двигуні. Якщо на панелі світяться помилки по тиску оливи чи датчиках наддуву, виручає детальна діагностика помилок вантажівки за допомогою сканера.
- Заповнення картриджа оливою перед фіксацією трубки. За допомогою медичного шприца на 20–50 мл у вхідний масляний отвір центрального корпусу заливають свіжу моторну оливу тієї самої марки, що й у картері. Ротор при цьому кілька разів акуратно провертають рукою, поки мастило не поллється зі зливного отвору.
- Тест на пролив. Перед фінальним зʼєднанням зливної магістралі паливні форсунки або блок керування знеструмлюють. Стартером прокручують двигун протягом 15–20 секунд. З нижнього отвору картриджа має виходити рівний, безперервний струмінь оливи без піни та бульбашок повітря.
- Діагностика вентиляції картера (сапуна). Мембрана або циклонний фільтр картерних газів повинні бути повністю справними. Підвищений тиск у картері двигуна створює протитиск у зливній магістралі, блокуючи відтік оливи від підшипників турбіни.
Висновок
Турбокомпресор комерційного транспорту ніколи не виходить із ладу без вагомої зовнішньої причини: зруйнований картридж завжди є наслідком несправності суміжних вузлів двигуна або помилок сервісу. Щоб уберегти свій тягач від повторного ремонту посеред рейсу, достатньо памʼятати базове правило: встановлювати нову трубку подачі, контролювати тиск манометром, відмовитися від герметика та перевіряти систему вентиляції картера.
