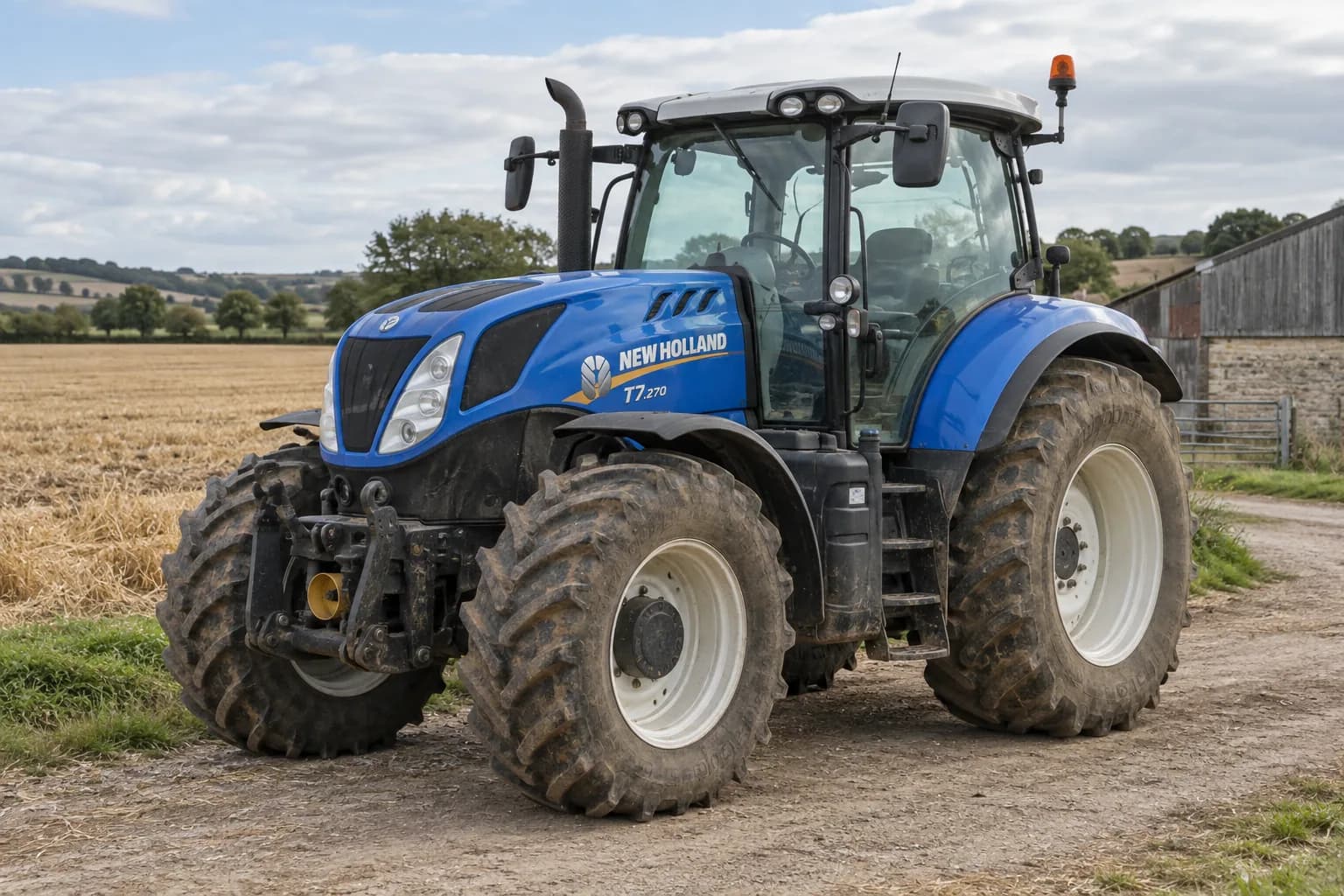

Зниження температури повітря нижче нуля часто виявляє приховані дефекти в роботі важкої агротехніки. Ситуація, коли трактор New Holland T7.270 не тягне під час глибокого рихлення, оранки або буксирування перевантаженого причепа, знайома багатьом інженерам господарств. Проблема рідко виникає безпричинно: найчастіше джерелом збою стає паливна апаратура, геометрія наддуву або екологічний контур нейтралізації вихлопних газів. У цьому матеріалі ми розглянемо покроковий інженерний алгоритм виявлення несправності та способи її усунення.
Симптоми втрати тяги New Holland T7.270: плавний спад чи різкий аварійний режим
Втрата тягового зусилля на машинах із двигуном FPT NEF 6.7L має дві принципово різні природи: чисто механічне голодування та програмне обмеження. Механічний дефіцит тиску палива або наддуву проявляється поступово: під час заглиблення плуга мотор просідає за обертами, змінює звук роботи на більш глухий і димить чорним чи сизим димом. Проте електронний блок керування двигуном Bosch EDC17CV41 реагує на критичні відхилення параметрів миттєво, перемикаючи силову лінію в аварійний режим.
Коли активується захисний протокол, на кольоровому дисплеї IntelliView IV зʼявляється жовтий або червоний символ двигуна, супроводжуваний повідомленням про депутінг потужності (Torque Derate). Залежно від критичності помилки блок EDC17CV41 примусово знижує віддачу обертального моменту на 25%, 40% або навіть 50%. Одночасно максимальні оберти колінчастого вала обрізаються до діапазону 1 200–1 400 об/хв, через що трактор New Holland не набирає оберти вище зазначеного порога незалежно від положення педалі акселератора.
Безступенева трансмісія AutoCommand миттєво адаптується до втрати вхідного моменту. Оскільки електронні блоки двигуна й коробки постійно обмінюються даними через шину CAN, трансмісія намагається зберегти задану швидкість і різко змінює передавальне число гідростатомеханічної передачі. Коли крутного моменту двигуна бракує, гідравлічний тиск у контурах приводу падає, техніка починає рухатися ривками, виникає відчутна вібрація, а блок керування трансмісією задля збереження пакетів фрикціонів змушений скидати робочу швидкість майже до повної зупинки.
Паливна система Common Rail взимку: від парафінізації фільтра до зливу форсунок
Зимова експлуатація дизелів завжди починається з перевірки якості пального. За мінусових температур неякісне дизпаливо мутніє через кристалізацію важких вуглеводнів, що спричиняє швидке забивання сітки забірника в паливному баку та картриджа грубого очищення. Якщо штатна колба-сепаратор не встигає підігрівати пальне або фільтрувальний матеріал забитий парафінами, підкачувальний насос створює розрідження в паливній магістралі, провокуючи кавітацію та різке падіння подачі палива до ТНВД Bosch CP3.3+.
Для двигуна FPT NEF 6.7 втрата тяги часто повʼязана з нездатністю паливного акумулятора підтримувати заданий тиск. У нормальному робочому режимі під навантаженням тиск у рейці має перебувати в межах 1 600–1 800 бар (залежно від калібрування карти впорскування). Якщо блок EDC17CV41 фіксує просідання фактичного тиску відносно розрахункового більш ніж на 150–200 бар протягом 2–3 секунд, система реєструє діагностичні помилки New Holland T7 за низьким тиском у рейці (наприклад, коди SPN 94, SPN 157) і обмежує паливоподачу.
Друга поширена причина падіння тиску — механічне зношення електрогідравлічних форсунок Bosch. З часом мультиплікаторний клапан форсунки втрачає герметичність, і під час спроби блока керування вивести систему на піковий тиск частина палива скидається безпосередньо в контур зворотного зливу. На холостих обертах такий дефект може не викликати підозр, проте під час максимального навантаження сумарний злив з кількох форсунок перекриває продуктивність секцій ТНВД. Грамотна діагностика паливної системи на морозі дозволяє швидко локалізувати зношену форсунку шляхом індивідуального вимірювання обʼєму скидання в дренаж за допомогою мірних колб.
Турбокомпресор eVGT: геометрія, електронний актуатор і витік наддуву
На двигунах тракторів серії T7.270 встановлюється турбокомпресор зі змінною геометрією соплового апарату eVGT (Electronic Variable Geometry Turbocharger). Зміна положення поворотних лопаток забезпечує миттєвий підхват з низьких обертів і максимальне наповнення циліндрів на піку потужності. Проте комбінація сажі, картерних газів і регулярних циклів нагрівання та охолодження взимку спричиняє утворення твердого нагару на механізмі кільця приводу лопаток. У результаті геометрія починає підклинювати в крайніх або проміжних позиціях.
Керування геометрією здійснює інтелектуальний електронний сервопривід з власним датчиком положення. Коли шток актуатора заклинює через нагар або потрапляння конденсату, блок двигуна реєструє невідповідність заданого та фактичного положення лопаток:
- Лопатки заклинили у закритому положенні: мотор демонструє стрімкий підхват на низьких обертах, але після виходу на 1 500 об/хв створюється надлишковий тиск (Overboost). Блок вибиває помилку за перевищенням тиску й різко ріже подачу, захищаючи поршневу групу.
- Лопатки застрягли у відкритому положенні: виникає ефект хронічного недодуву (Underboost). Трактор повільно розганяється, димить темним димом, а датчик MAP реєструє недостатній тиск повітря.
- Збій калібрування сервопривода: плата керування всередині актуатора перегрівається або втрачає сигнал внутрішнього датчика Холла, викликаючи аварійне вимкнення контуру наддуву.
Нормальний абсолютний тиск у впускному колекторі двигуна FPT NEF 6.7 під номінальним навантаженням повинен досягати 2.2–2.5 бар. Брак тиску нерідко спричинений не самою турбіною, а розгерметизацією впускного тракту: тріщинами пластикових або алюмінієвих патрубків, протертими сотами охолоджувача надувного повітря (інтеркулера) або зношенням ущільнювальних силіконових манжет, через які повітря свистить під тиском назовні.
Екологія SCR та AdBlue: депутінг через датчики NOx та замерзання сечовини
Екологічний стандарт Tier 4 Final / Stage IV накладає суворі обмеження на токсичність відпрацьованих газів сільськогосподарської техніки. Система вибіркової каталітичної нейтралізації SCR (Selective Catalytic Reduction) є обовʼязковою ланкою керування двигуном. Якщо блок EDC17CV41 фіксує невідповідність рівня викидів оксидів азоту нормам або повну відмову контуру впорскування рідини DEF/AdBlue, запускається обовʼязковий алгоритм таймера зворотного відліку. Після завершення таймера настає повний програмний депутінг: на тракторі Нью Холланд Т7.270 втрата потужності стає наслідком роботи екологічного захисту, а не технічної несправності заліза.
Головний ворог системи сечовини взимку — мороз нижче –11 °C, за якого водний розчин AdBlue замерзає. Конструкція передбачає підігрів бака, магістралей і самого дозувального блока за допомогою контуру охолоджувальної рідини та електричних нагрівачів. Збої найчастіше виникають за такими сценаріями:
- Вихід з ладу нагрівального елемента в забірній трубці модуля бака, через що система не може розтопити кристалізовану сечовину.
- Несправність помпи подачі Denoxtronic: система не здатна створити та втримати робочий тиск у 9 бар у напірній магістралі форсунки впорскування.
- Закоксовування розпилювача рідини всередині вихлопного тракту білою кристалічною масою, що блокує нормальне дозування.
Окрему групу дефектів формують датчики концентрації оксидів азоту (NOx-сенсори), встановлені перед каталізатором та після нього. Вони мають власний керамічний підігрівач, що живиться струмом високої сили. Взимку від перепаду температур нагрівальний шар часто тріскається або деградує, внутрішня плата передавача втрачає контакт із CAN-шиною шасі, що призводить до помилок звʼязку (наприклад, U0111, U029D). Після реєстрації такої помилки оператор має від кількох десятків хвилин до кількох мотогодин роботи до того, як техніка перейде в режим аварійного обмеження потужності.
| Вузол-винуватець | Поведінка трактора під навантаженням | Діапазон втрати тяги (%) | Типові діагностичні помилки | Ключові параметри живих даних для перевірки |
|---|---|---|---|---|
| Паливна система Common Rail | Двигун глухне, тріщить, просідає за обертами, на панелі блимає символ фільтра або рейки | 20–100% (аж до зупинки) | SPN 94 FMI 1, SPN 157 FMI 1, SPN 651–656 | Fuel Rail Pressure (заданий проти факт.), скважність клапана MPROP (IMV) |
| Турбокомпресор eVGT | Сильний свист, чорний вихлоп, вʼялий відгук на педаль, неможливість вийти на буст | 25–40% | SPN 102 FMI 2, SPN 641 FMI 7, SPN 1209 | Boost Pressure Setpoint/Actual, положення актуатора VGT (%), витрата MAF |
| Система екології SCR / AdBlue | Раптове програмне обмеження тяги без зміни звуку роботи ДВЗ, таймер на дисплеї | Фіксовано: 25%, потім 50% | SPN 3216, SPN 3226, SPN 4364, U029D | AdBlue Line Pressure (норм. 9 бар), температура бака DEF, рівні NOx In/Out |
Компʼютерна діагностика New Holland: критичні параметри в реальному часі
Пошук причини, чому New Holland T7.270 не тягне, не можна вести методом випадкової заміни датчиків чи вузлів. Професійна компʼютерна діагностика техніки виконується через штатний 9-контактний розʼєм Deutsch 9-pin за допомогою дилерського інтерфейсу CNH Electronic Service Tool (EST) або професійних діагностичних сканерів із підтримкою протоколу J1939. Головне правило під час роботи з сільгоспмашинами — записувати лог-файли робочих параметрів не в статиці на холостому ходу, а під реальним навантаженням у полі під час руху зі знаряддям.
Діагност повинен зняти параметри трьох взаємоповʼязаних контурів одночасно:
- Контур високого тиску палива: порівнюється показник заданого значення (Rail Pressure Desired) з фактичним (Rail Pressure Actual). Будь-яке розходження понад 100 бар на високих обертах підтверджує паливну несправність.
- Контур повітрообміну: оцінюється кореляція між обертами колінвала, положенням приводу eVGT у відсотках, витратою повітря (Mass Air Flow) та абсолютним тиском наддуву. Затримка в наростанні тиску понад 1.5 секунди вказує на геометрію або втрату герметичності патрубків.
- Екологічний статус блоку EDC17CV41: перевіряється наявність активних тригерів депутінгу (Torque Derate Active: YES/NO). Якщо депутінг увімкнений програмою, подальший пошук звужується до датчиків температури каталізатора, тиску впорскування сечовини та показників NOx.
Компʼютерний аналіз балансу потужності циліндрів і примусовий тест ходу актуатора турбіни дозволяють локалізувати механічну поломку ще до демонтажу компонентів з трактора.
Коли стаціонарний ремонт у дилерському центрі неможливий через простій техніки в полі під час сезонних робіт, виїзний сервіс для діагностики дозволяє виявити проблему на місці та запропонувати шляхи її вирішення.
Висновок
Якщо ваш New Holland T7.270 втрачає тягу або переходить в аварійний режим, не поспішайте демонтувати дорогі вузли без попереднього зняття параметрів системи. Логічний алгоритм перевірки завжди складається з трьох послідовних кроків: контроль перепаду тиску палива в акумуляторі Common Rail під робочим навантаженням, перевірка герметичності впуску та рухливості приводу турбіни eVGT, а також зчитування статусів програмного обмеження потужності контуру очищення вихлопних газів. Лише на основі отриманих цифрових графіків приймається рішення про промивання магістралей, регулювання форсунок чи ремонт актуатора наддуву.
